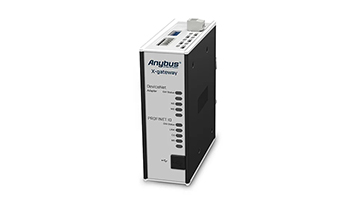

Anybus X-gateway让您可以在DeviceNet和PROFINET网络之间无缝内部连接PLC控制系统及所连接的设备。
快速复制I/O数据
X-gateway的主要功能是在两个网络之间快速传输循环I/O数据。这样您的PLC无需进行额外的计算工作。该网关在DeviceNet网络上作为适配器，而在PROFINET网络上作为设备。数据传输是完全透明的，每个方向拥有最大数据容量512字节。
配置简单 – 无需编程！
两个网络之间的连接是通过X-gateway中包含的Anybus Configuration Manager软件迅速建立的。X-gateway网关的设置无需编程技术。因为工厂默认X-gateway具有预定义的I/O大小为20字节。
DeviceNet适配器特点
DeviceNet适配器设置可通过板上交换机实现，也可通过导入提供的.EDS文件到控制PLC的工程工具来实现。
- 经过ODVA的DeviceNet一致性测试™
- DeviceNet规范版本：通讯适配器行规12
- 最大512字节输入数据和512字节输出数据
- DeviceNet波特率125，250，500kbit/s
- 支持I/O从站消息：位选通，轮询，循环，COS和显式报文
- 通过DIP开关进行MacID节点地址设置
- 通过.EDS文件进行DeviceNet网络配置
- 1x 5针，5.08菲尼克斯插头连接件
PROFINET I/O设备/从站接口
PROFINET IO设备/从站设置可通过导入提供的.GSDML文件到控制PLC的工程工具来实现。
- 完整的PROFINET-IO软实时(RT)通讯
- 最大512字节输入数据和512字节输出数据
- 高达 64槽/1子槽
- 循环数据交换(10 ms周期时间)
- 非循环数据交换(记录数据请求)
- 波特率100 Mbit/s
- 集成FTP服务器通过使用标准的FTP客户端实现简单的文件管理
- Web服务器具有动态数据能力以及服务器端包含(SSI)能力
- Email客户端具有动态数据能力，并可通过事件触发email处理
- 通过DCP(发现和配置协议)进行TCP/IP配置
- >通过web界面或.GSDML文件进行PROFINET上行链接配置
- 1x RJ45网络连接件
技术规格说明
| 尺寸(长•宽•高) | 114 x 44 x 127mm或4,49 x 1,73 x 5,00″ |
| 重量 | 400g或0,880 lbs |
| 工作温度 | -25至+65 °C或-13至+149 °F |
| 储藏温度 | -40至+85 °C或-40至+185 °F |
| 电源 | 24 VDC +/- 20%通过2孔5.08 mm菲尼克斯可插入式旋转连接件 |
| 电流消耗 | 最大400mA (标准200mA) |
| 外壳材料 | 铝合金和塑料 |
| 安装方式和位置 | 垂直/水平* |
| 电气隔离 | 是，总线/以太网侧都支持 |
| 机械等级 | IP20，NEMA rating 1 |
| 安装 | DIN导轨安装 (EN 50022标准) |
| I/O配置 | 通过USB端口，使用Anybus Configuration Manager软件 |
| 认证 | CE, CULUS, ATEX/Haz.Loc, RoHS |
